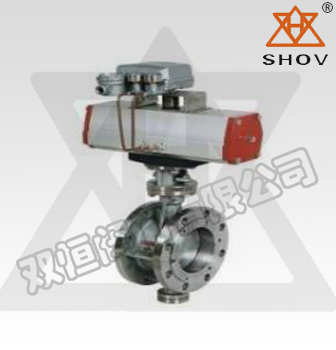

公稱通徑DN		結構長度L		外形尺寸（參考值）				連接（標準值）						參考 重量Dd343H
				H	Dd643H			PN0.6MPa			PN1.0MPa
mm	inch	短	長		H2	A2	B2	D	D1	z- d	D	D1	z- d
50	2	108	150	112	625	245	72	140	110	4-14	165	125	4-18	17
65	5/2	112	170	115	625	245	72	160	130	4-14	185	145	4-18	20
80	3	114	180	120	645	245	72	190	150	4-18	200	160	8-18	23
100	4	127	190	138	675	355	92	210	170	4-18	220	180	8-18	25
125	5	140	200	164	715	355	92	240	200	8-18	250	210	8-18	40
150	6	140	210	175	800	355	92	165	225	8-18	285	240	8-22	47
200	8	152	230	200	850	250	170	320	280	8-18	340	295	8-22	60
250	10	165	250	243	925	250	170	375	335	12-18	395	350	12-22	95
300	12	178	270	250	1035	450	220	440	395	12-22	445	400	12-22	124
350	14	190	290	280	1070	450	220	490	445	12-22	505	460	16-22	181
400	16	216	310	305	1190	450	220	540	495	16-22	565	515	16-26	260
450	18	222	330	350	1250	650	280	595	550	16-22	615	565	20-26	338
500	20	229	350	380	1290	650	280	645	600	20-22	670	620	20-26	360
600	24	267	390	445	1455	850	380	755	705	20-26	780	725	20-30	540
700	28	292	430	480	1585	850	380	860	810	24-26	895	840	24-30	580
800	32	318	470	530	1700	1250	380	975	920	24-30	1015	950	24-33	845
900	36	330	510	580	1965	1250	380	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	650	2015	1250	380	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	760	2250	1250	380	1405	1340	32-33	1455	1380	32-39	2000
1400	56	530	710	850				1630	1560	36-36	1675	1590	36-42	3000
1600	64	600	790	1030				1830	1760	40-369	1915	1820	40-48	4700
1800	72	670	870	1230				2045	1970	44-39	2115	2020	44-48	6500
2000	80	760	950	1350				2265	2180	48-42	2325	2230	48-48	8700

公稱通徑DN		結構長度L		外形尺寸（參考值）				連接（標準值）						參考 重量Dt343H
				H	Dd643H			PN1.6MPa			PN2.5MPa
mm	inch	短	長		H2	A2	B2	D	D1	z- d	D	D1	z- d
50	2	108	150	112	625	245	72	165	125	4-18	165	125	4-18	19
65	5/2	112	170	115	625	245	72	185	145	4-18	185	145	8-18	22
80	3	114	180	120	645	245	72	200	160	8-18	200	160	8-18	25
100	4	127	190	138	675	355	92	220	180	8-18	235	190	8-22	28
125	5	140	200	164	715	355	92	250	210	8-18	270	220	8-26	43
150	6	140	210	175	800	355	92	285	240	8-22	300	250	8-26	50
200	8	152	230	200	850	250	170	340	295	12-22	360	310	12-26	64
250	10	165	250	243	925	250	170	405	355	12-26	425	370	12-30	99
300	12	178	270	250	1035	450	220	460	410	12-26	485	430	16-30	130
350	14	190	290	280	1070	450	220	520	470	16-26	555	490	16-33	188
400	16	216	310	305	1190	450	220	580	525	16-30	620	550	16-36	270
450	18	222	330	350	1250	650	280	640	585	20-30	670	600	20-36	350
500	20	229	350	380	1290	650	280	715	650	20-33	730	660	20-36	375
600	24	267	390	445	1455	850	380	840	770	20-36	845	770	20-39	560
700	28	292	430	480	1585	850	380	910	840	24-36	960	875	24-42	610
800	32	318	470	530	1700	1250	380	1025	950	24-39	1085	990	24-48	880
900	36	330	510	580	1865	1250	380	1125	1050	28-39	1185	1090	28-48	1100
1000	40	410	550	650	2015	1250	380	1255	1170	28-42	1320	1210	28-56	1600
1200	48	470	630	760	2250	1250	380	1485	1390	32-48	1530	1420	32-56	2150
1400	56	530	710	850				1685	1590	36-48	1755	1640	36-60	3200
1600	64	600	790	1030				1930	1820	40-55	1975	1860	40-60	5000
1800	72	670	870	1230				2130	2020	44-55	2195	2070	44-68	6900
2000	80	760	950	1350				2345	2230	48-60	2425	2300	48-68	9100
