結構特點

傳統的球閥，無論是浮動式或固定式，球體與閥座始終接觸，開關扭矩大，密封面容易損傷，軌道球閥啟閉時，球體先偏轉-8角，然后轉動，開關全過程中球體與閥座脫離，故閥座不會被擦傷，并且啟閉扭矩小。

主要零件材料

零件名稱

材料

閥體

WCB

ZG1Cr5Mo

18-8CrNi

18-12CrNiMo

閥蓋

WCB

ZG1Cr5Mo

18-8CrNi

18-12CrNiMo

閥桿

2Cr13

38Cr5MoA1

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

球體

WCB+HCr

1Cr5Mo

18-8CrNi

18-12CrNiMo

閥座

PTFE/13Cr/CrNi SS+STELLITE

螺柱

87-35CrMoA

1Cr17Ni2

螺母

2H/45

2Cr13

填料

PTFE/增強柔性石墨

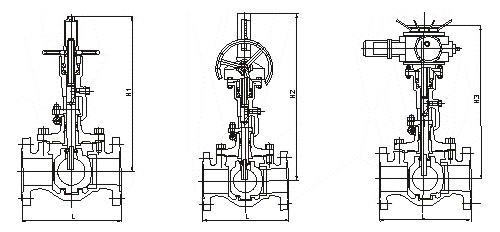

PN1.6MPa主要連接及外形尺寸

DN	L	H1	H2	H3	D	D1	D2	d	f	Z-Φd
15	130	220	450	415	95	65	45	14	2	4-14
20	150	230	486	455	105	75	55	14	2	4-14
25	160	240	525	500	115	85	65	14	2	4-14
32	180	260	550	535	135	100	78	16	2	4-18
40	200	307	610	580	145	110	85	16	3	4-18
50	230	360	640	605	160	125	100	16	3	4-18
65	290	410	640	605	180	145	120	18	3	4-18
80	310	483	675	620	195	160	135	20	3	8-18
100	350	512	710	640	215	180	155	20	3	8-18
125	400	543	740	685	245	210	185	22	3	8-18
150	480	581	820	735	280	240	210	24	3	8-23
200	600	617	905	850	335	295	265	26	3	12-23
250	730	672	955	900	405	355	320	30	3	12-25
300	850	723	990	920	460	410	375	30	4	12-25
350	980	758	1050	1100	520	470	435	34	4	16-25
400	1100	791	1100	1250	580	525	485	36	4	16-30
450	1200	828	1270	1340	640	585	545	40	4	20-30
500	1250	870	1450	1550	705	650	608	44	5	20-34
600	1450	940			840	770	718	48	5	20-41
