三塊式焊接球閥

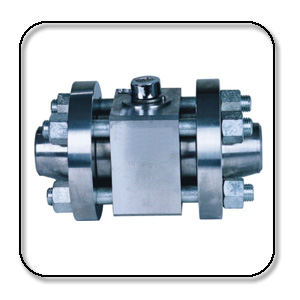

三塊式焊接（鍛鋼）球閥




































產品特點
   1、本產品所有部件均為鍛件。
   2、采用下裝式閥桿，設置倒密封結構，力保填料處可靠密封及防止閥桿脫出。
   3、采用鑲嵌式閥座。閥座背后設置O型圈，力保介質不外漏。




































主要零件材料












零件名稱

材質

GB

ASTM

閥體、閥蓋

WCB

A216-WCB

密封圈

PTFE

PTFE

球體

1Cr18Ni9Ti

SS 304

閥座、閥桿

2Cr13

A246-416

O形圈

PTFE

PTFE

雙頭螺栓

35CrMoA

A193-B7




 主要性能規范


公稱壓力PN

16

32

Mpa

強度試驗壓力PT

24

48

Mpa

低壓密封試驗力

0.6

Mpa

高壓密封試驗力

17.6

35.2

Mpa

適用介質

水、油品、蒸汽

適用溫度

-40～150℃

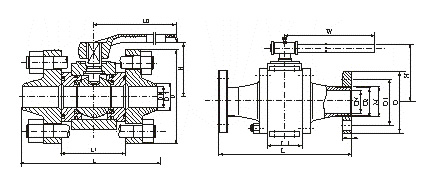

 主要連接尺寸








公稱
壓力

公稱
通徑

主要尺寸

L

L1

D

D1

H

W

M

D2

b

Z-Φd

法蘭

對焊

法蘭

對焊

法蘭

對焊

法蘭

對焊

法蘭

對焊

法蘭

16.0

10

210

150

52

60

95

90

60

18

77

58

220

M24×2

18

20

3-18

15

230

170

62

70

95

100

60

23

85

62

220

M24×2

20

20

3-18

20

240

190

73

80

105

110

68

29

94

75

250

M33×2

28

20

3-18

25

260

205

77

95

105

115

68

36

100

80

250

M33×2

28

22

3-18

32

300

230

100

110

115

150

80

43

120

96

300

M42×2

38

24

4-18

40



260

110

120

165

170

115

49

150

111

400

M52×2

48

30

6-26

50

400

330

130

140

165

200

115

61

165

128

450

M64×3

58

32

6-26

65

490

360

140

150

200

225

145

80

180

180

500

M80×3

74

40

6-29

80

580

380

150

160

225

270

170

105

200

200

600

M100×3

94

50

6-33

100

620

430

178

188

260

320

195

118

245

245

800

M125×4

115

60

6-36

32.0

10

210

150

52

60

95

90

60

18

77

58

220

M24×2

18

20

3-18

15

230

170

62

70

105

100

68

23

85

62

220

M33×2

28

20

3-18

20

240

190

73

80

105

110

68

29

94

75

250

M33×2

28

20

3-18

25

260

205

77

95

115

115

80

36

100

80

250

M42×2

35

25

4-18

32

300

230

100

110

165

150

115

43

120

96

300

M52×2

41

30

4-22

40

350

260

110

120

165

170

115

49

150

111

400

M64×3

47

35

6-26

50

400

330

130

140

200

200

145

61

165

128

450

M80×3

70

40

6-29

65

490

360

140

150

225

225

170

80

180

180

500

M100×3

90

50

6-33

80

580

380

150

160

260

270

195

105

200

200

600

M125×4

,112

55

6-36

100

620

430

178

188

300

320

235

118

245

245

800

M155×4

135

65

8-36
