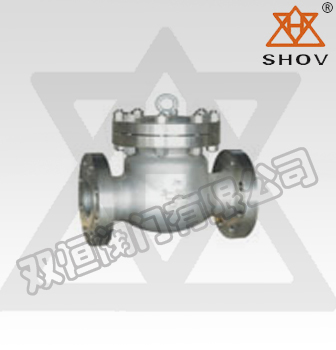

旋啟式止回閥

    該產品按 GB12236 標準設計制造,銷軸與閥瓣連接采用內裝式結構,性能優良,密封更可靠。產品廣泛應用于石油、化工、制藥、電力行業等多種工況的管路上。

二、主要性能規范:

試驗壓力

公稱壓力( Mpa )

1.6

2.5

4.0

6.4

10.0

殼體試驗

2.4

3.8

6.0

9.6

15.0

密封試驗

1.8

2.8

4.4

7.1

11.0

閥體材料

WCB?

CF8(P)

CF 8M ?

WC6

WC9

工作溫度

≤ 425

≤ 100

≤ 100

≤ 550

≤ 550

適用介質

水、蒸汽、油品

硝酸類

醋酸類

水、蒸汽

水、蒸汽



三、執行標準:

設計制造: GB12236
結構長度: GB12221
連接法蘭: JB/T79-1994
試驗與檢驗: JB/T9092-1999

四、旋啟式止回閥主要連接尺寸:

公稱通徑

PN1.6/2.5MPa

PN4.0MPa

PN6.4/10.0MPa

L

H

L

H

L

H

系列 1

系列 2

系列 1

系列 2

DN40

200

200

130

200

200

130

260

160

DN50

230

230

135

230

230

135

300

170

DN65

290

290

145

290

290

145

340

180

DN80

310

310

175

310

310

175

380

245

DN100

350

350

200

350

350

200

430

290

DN125

400

400

255

400

400

255

500

320

DN150

480

480

320

480

480

320

550

360

DN200

495

550

380

533

550

380

650

430

DN250

622

650

440

622

650

440

775

505

DN300

698

750

480

711

750

520

900

555

DN350

787

850

530

838

850

540

1025

595

DN400

864

950

560

864

950

590

1150

680

DN450
978
1050
620
978
1050
650
1275
780

DN500

978

1150

655

978

1150

720

1400

970
